Un plan de charpente mal lu, c’est une erreur de section, un contreventement oublié ou un appui mal positionné : sur les chantiers que j’ai suivis, près d’un tiers des litiges entre maîtres d’ouvrage et charpentiers trouvaient leur origine dans une mauvaise interprétation du plan. Que vous fassiez construire, rénoviez une toiture ancienne ou vérifiez simplement le devis d’un artisan, savoir décrypter ces documents vous évitera des surcoûts qui dépassent facilement 2 000 à 8 000 € en reprise de structure.
Dans cet article
- Un plan de charpente se compose de trois vues principales : plan de toiture, coupe transversale et coupe longitudinale
- Les sections de bois sont exprimées en millimètres (ex. 75 × 225) et doivent respecter les notes de calcul du bureau d’études
- Le contreventement, souvent absent des plans simplifiés, est pourtant obligatoire selon le DTU 31.1
- Les erreurs les plus fréquentes concernent les entraxes de chevrons, les portées libres et les descentes de charges
- Un plan conforme doit indiquer au minimum 7 informations clés : sections, entraxes, portées, pentes, assemblages, contreventement et charges
- La vérification d’un plan par un bureau d’études structure coûte entre 300 et 800 €, un investissement dérisoire face au coût d’une reprise
Sommaire
- Comprendre les différentes vues d’un plan de charpente
- Vocabulaire essentiel pour lire un plan
- Les trois types de charpente et leurs plans
- Les côtes et sections à vérifier en priorité
- Les 7 erreurs les plus fréquentes sur un plan
- Lire un plan de charpente en pratique : méthode pas à pas
- Coût et démarches pour faire vérifier un plan
- Quand refuser un plan de charpente
Comprendre les différentes vues d’un plan de charpente
Un jeu de plans de charpente complet comporte au minimum trois documents distincts. Chacun remplit un rôle précis et se lit différemment.
Le plan de toiture (vue en plan)
C’est la vue de dessus de la charpente, comme si vous survoliez le bâtiment. On y repère l’implantation des pannes, des fermes et des chevrons. Les entraxes (distance d’axe à axe entre deux pièces parallèles) y sont cotés en centimètres ou en millimètres. Cette vue montre aussi le sens de la pente grâce à une flèche accompagnée du pourcentage ou du rapport de pente (par exemple 35 % ou 7/20).
La coupe transversale
Cette vue en section perpendiculaire au faîtage révèle la géométrie interne de la charpente : hauteur sous faîtage, position des entraits, des arbalétriers et des poinçons. C’est ici que l’on vérifie la hauteur libre sous fermette ou sous entrait retroussé, un point critique si des combles aménageables sont prévus. La coupe transversale précise aussi les assemblages : tenon-mortaise, boulonnage, connecteurs métalliques.
La coupe longitudinale
Moins courante sur les petits projets, cette coupe dans le sens du faîtage montre l’espacement des fermes, la position des pannes intermédiaires et la stabilité longitudinale. Elle est indispensable dès que la longueur du bâtiment dépasse 8 à 10 mètres, car les risques de flambement augmentent avec la portée.
Voir aussi Menuiserie extérieure à Lyon : guide des professionnels
Vocabulaire essentiel pour lire un plan
Avant de plonger dans l’analyse, il faut maîtriser une dizaine de termes. Je les ai rassemblés dans un tableau que je distribue systématiquement aux clients qui suivent leur chantier de près.
| Terme | Définition | Repère sur le plan |
|---|---|---|
| Ferme | Structure triangulée porteuse qui transmet les charges de la toiture aux murs | Coupe transversale |
| Arbalétrier | Pièce inclinée de la ferme, suit la pente du toit | Coupe transversale |
| Entrait | Pièce horizontale basse de la ferme, empêche l’écartement | Coupe transversale |
| Poinçon | Pièce verticale reliant le faîtage à l’entrait | Coupe transversale |
| Panne | Poutre horizontale posée sur les fermes, supporte les chevrons | Plan de toiture et coupe longitudinale |
| Chevron | Pièce inclinée posée sur les pannes, reçoit le lattage ou le voligeage | Plan de toiture |
| Entraxe | Distance d’axe en axe entre deux pièces parallèles | Plan de toiture (chevrons) et coupe longitudinale (fermes) |
| Contreventement | Système de triangulation qui empêche la déformation dans le plan horizontal | Plan de toiture (diagonales) |
| Portée libre | Distance entre deux appuis d’une même pièce | Coupe transversale et longitudinale |
| Section | Dimensions de la pièce de bois (largeur × hauteur en mm) | Toutes les vues (annotations) |
Ce vocabulaire est la base. Sans lui, impossible de comprendre les annotations d’un plan ni de dialoguer avec le charpentier ou le bureau d’études. Sur un chantier de réfection de façade, j’ai vu un propriétaire confondre « panne » et « chevron » et valider une section sous-dimensionnée : la reprise a coûté 4 500 €.
Les trois types de charpente et leurs plans
Selon le Code de la construction et de l’habitation, tout bâtiment doit justifier de la stabilité de sa structure, charpente comprise. Les plans varient considérablement selon le type de charpente choisi.

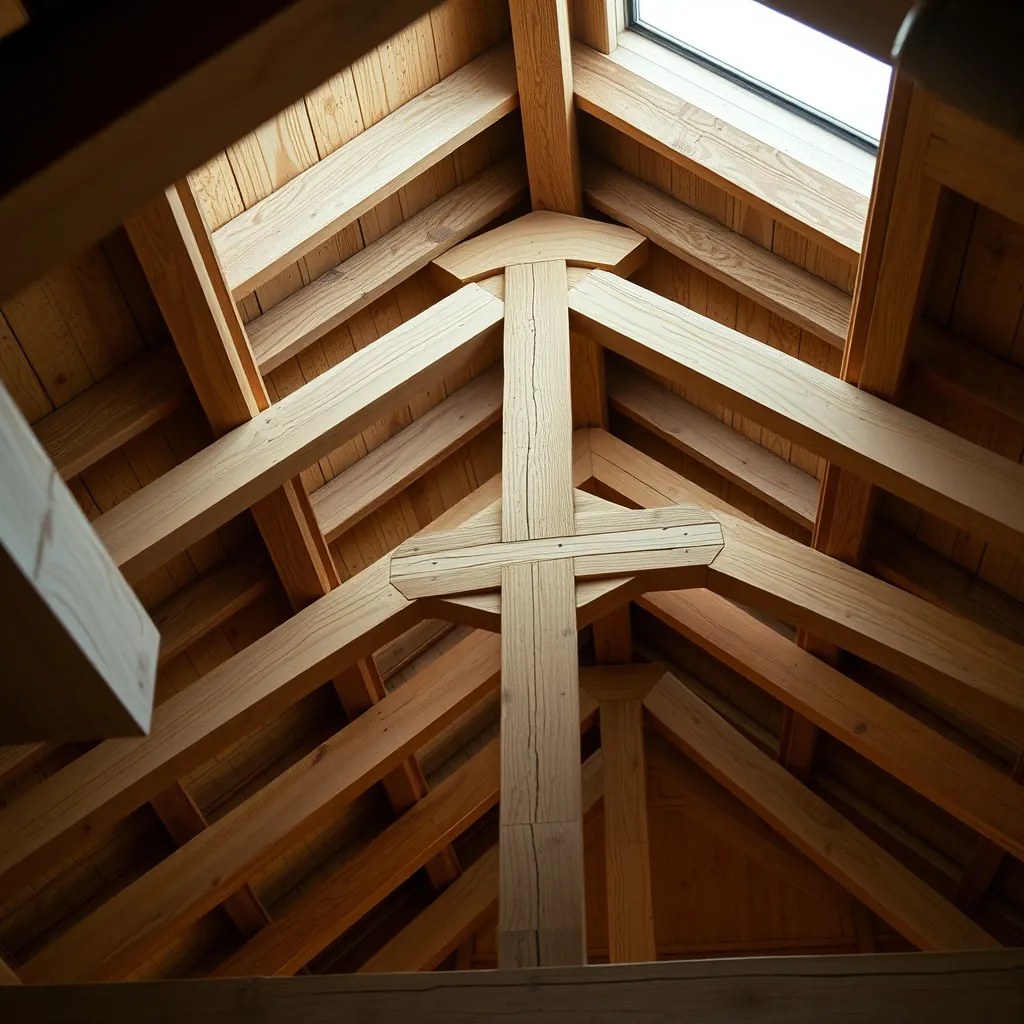

Charpente traditionnelle
C’est la charpente à l’ancienne, assemblée sur site, avec des fermes, pannes et chevrons en bois massif. Son plan est le plus détaillé : chaque pièce est dessinée individuellement avec ses assemblages (tenon-mortaise, mi-bois, embrèvement). Les sections courantes vont de 63 × 175 mm pour un chevron à 200 × 300 mm pour un entrait de ferme maîtresse. Ce type de charpente offre un volume de combles aménageables important, ce qui explique qu’il reste privilégié en rénovation.

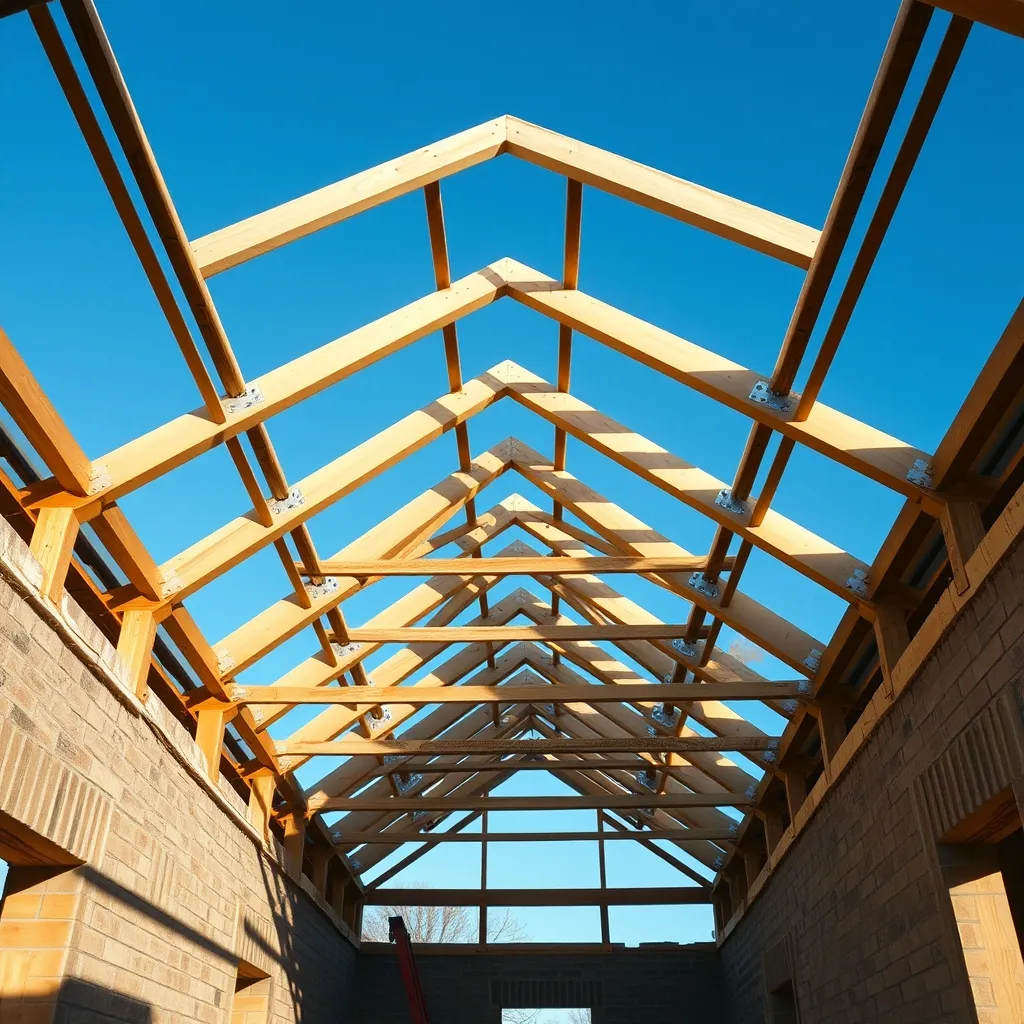

Charpente industrielle (fermettes)
Composée de fermettes en bois de faible section (36 × 97 mm à 36 × 200 mm) reliées par des connecteurs métalliques, elle est conçue par le fabricant via un logiciel de calcul. Le plan fourni est souvent un plan de pose simplifié montrant l’implantation et l’entraxe des fermettes (généralement 60 cm). Attention : ce plan simplifié ne dispense pas d’une note de calcul détaillée que vous devez exiger.
Charpente en lamellé-collé
Utilisée pour les grandes portées (au-delà de 12 mètres), elle fait appel à des poutres en bois reconstitué. Les plans sont réalisés par le bureau d’études du fabricant et incluent systématiquement les flèches admissibles (déformation maximale sous charge, généralement L/300 à L/500). Ce type de charpente se retrouve dans les bâtiments agricoles, les salles de sport et les architectures contemporaines à grandes ouvertures.
Les côtes et sections à vérifier en priorité
Quand je reçois un plan de charpente, que ce soit pour une construction neuve ou avant un dépôt de permis de construire, je vérifie toujours les mêmes points dans le même ordre. Voici ma grille de contrôle.
Les sections de bois
Chaque pièce doit être annotée avec sa section en millimètres. Un chevron de 50 × 75 mm ne supporte pas la même charge qu’un 75 × 200 mm. La section dépend de trois facteurs : la portée libre, l’entraxe et la charge (poids propre + neige + vent). Dans le Maine-et-Loire, la charge de neige est relativement faible (zone A1, 45 daN/m² au sol selon les Eurocodes applicables en France), mais dans les régions montagneuses, elle peut atteindre 250 daN/m², ce qui change radicalement les sections nécessaires.
Les entraxes
L’entraxe des chevrons varie généralement entre 40 et 60 cm. Au-delà de 60 cm, la couverture risque de fléchir entre deux appuis. Pour les fermettes industrielles, l’entraxe standard est de 60 cm, mais il peut descendre à 45 cm en zone de forte neige. Vérifiez que l’entraxe du plan correspond bien à celui de la note de calcul.
Les portées libres
La portée libre d’un chevron ne devrait pas dépasser 2,50 m à 3,00 m en section courante. Au-delà, il faut soit augmenter la section, soit ajouter une panne intermédiaire. Pour les pannes elles-mêmes, la portée libre dépend du type de bois et de la section, mais elle excède rarement 4,50 m en bois massif sans appui intermédiaire.
La pente
La pente minimale dépend du matériau de couverture. Une toiture en ardoise exige un minimum de 40 % (environ 22°), tandis qu’une couverture en tuile mécanique descend jusqu’à 25 à 30 % selon le modèle. Si le plan indique une pente inférieure au minimum du fabricant de couverture, c’est un signal d’alerte immédiat.
Voir aussi Top 5 critères pour choisir son entreprise de menuiserie
Les 7 erreurs les plus fréquentes sur un plan
Au fil de ma carrière, j’ai identifié des erreurs récurrentes. Certaines sont bénignes, d’autres peuvent mettre en jeu la stabilité du bâtiment.
- Contreventement absent ou insuffisant : c’est l’erreur numéro un. Sans triangulation dans le plan horizontal (liteaux en diagonale ou panneaux de particules), la charpente peut se déformer latéralement sous l’effet du vent. Le DTU 31.1 relatif aux charpentes en bois impose un contreventement dimensionné. Un plan qui ne le montre pas est incomplet.
- Sections sous-dimensionnées : le charpentier propose parfois des sections économiques pour rester compétitif. Un chevron de 50 × 150 mm au lieu de 63 × 175 mm peut sembler anodin, mais sur une portée de 2,80 m avec un entraxe de 55 cm, la flèche dépasse la limite admissible. Exigez toujours la note de calcul associée.
- Entraxes incohérents : le plan indique 50 cm d’entraxe pour les chevrons, mais la note de calcul a été faite sur la base de 45 cm. Cette incohérence est fréquente lorsque le plan a été modifié après le calcul initial.
- Appuis mal positionnés : une panne qui repose sur une cloison non porteuse ou un mur de refend trop mince ne transmettra pas correctement les charges. Vérifiez sur le plan de structure du bâtiment que chaque appui de la charpente correspond bien à un élément porteur.
- Absence de détail des assemblages : un plan qui montre les pièces sans préciser comment elles sont reliées est inutilisable. Les assemblages conditionnent la résistance : un tenon-mortaise chevillé ne reprend pas les mêmes efforts qu’un boulon traversant.
- Pente non conforme au matériau de couverture : comme évoqué plus haut, chaque matériau impose une pente minimale. Un plan de charpente à 20 % de pente prévu pour recevoir de l’ardoise est une erreur grave qui entraînera des infiltrations.
- Oubli des surcharges : panneaux solaires, VMC double flux en combles, réserve d’eau ; ces éléments ajoutent du poids. Si le plan ne les intègre pas dans le calcul de descente de charges, les sections peuvent être insuffisantes.
Si vous constatez l’une de ces erreurs, ne signez pas le devis et demandez une correction formelle avant le lancement du chantier. Les travaux de reprise sur une charpente déjà posée sont coûteux et perturbent l’ensemble du planning, y compris les travaux de peinture extérieure ou le ravalement prévu dans la foulée.
Lire un plan de charpente en pratique : méthode pas à pas
Voici la méthode que j’applique systématiquement. Elle convient aussi bien au particulier qu’au maître d’œuvre non spécialisé en structure bois.
Étape 1 : vérifier la complétude du dossier
Un dossier de charpente complet contient au minimum :
- Le plan de toiture avec cotations
- Au moins une coupe transversale par type de ferme
- La note de calcul signée par un bureau d’études ou un ingénieur structure
- Le détail des assemblages
- Le plan de contreventement
Si l’un de ces documents manque, le dossier est insuffisant. Pour un projet soumis à permis de construire, la note de calcul peut être exigée par le contrôleur technique.
Étape 2 : repérer l’échelle et l’orientation
Le plan doit porter une échelle graphique (pas seulement « 1/50 » écrit en cartouche, mais une barre graduée). L’orientation nord permet de situer l’exposition au vent dominant. Dans le Grand Ouest, le vent de sud-ouest est dimensionnant ; si la charpente présente une grande pente exposée plein sud-ouest sans renfort spécifique, posez la question.
Étape 3 : croiser le plan de charpente avec le plan de structure
Superposez mentalement (ou physiquement en calque) le plan de charpente et le plan des murs porteurs. Chaque appui de ferme doit tomber sur un mur porteur, un poteau ou une poutre dimensionnée pour recevoir la descente de charges. Cette vérification évite les mauvaises surprises au moment de la pose, notamment lorsque les murs ont été modifiés en cours de chantier.
Étape 4 : contrôler les sections avec un abaque simplifié
Sans être ingénieur, vous pouvez utiliser un abaque de pré-dimensionnement. Voici les sections minimales courantes pour des chevrons en résineux C24 (classe de résistance standard en construction) :
| Portée libre du chevron | Entraxe 40 cm | Entraxe 50 cm | Entraxe 60 cm |
|---|---|---|---|
| 1,50 m | 38 × 100 mm | 50 × 100 mm | 50 × 125 mm |
| 2,00 m | 50 × 125 mm | 50 × 150 mm | 63 × 150 mm |
| 2,50 m | 50 × 150 mm | 63 × 175 mm | 75 × 175 mm |
| 3,00 m | 63 × 175 mm | 75 × 200 mm | 75 × 225 mm |
| 3,50 m | 75 × 200 mm | 75 × 225 mm | 100 × 225 mm |
Valeurs indicatives pour une charge totale de 150 daN/m² (poids propre + neige zone A1 + couverture tuile). En zone de forte neige ou avec une couverture lourde (ardoise naturelle épaisse), majorez d’une classe.
Étape 5 : valider le contreventement
Sur le plan de toiture, vous devez voir des diagonales reliant les pannes entre elles ou des panneaux rigides (OSB, contreplaqué) fixés sur les chevrons. Si rien n’apparaît, demandez au charpentier comment il assure la stabilité longitudinale de l’ouvrage. L’absence de contreventement est un défaut de conception, pas un détail de chantier qu’on règle au dernier moment.
Étape 6 : vérifier la compatibilité avec la couverture
Le type de couverture conditionne le lattage ou le voligeage, donc l’entraxe des chevrons. Une couverture en zinc à joint debout exige un voligeage continu, tandis qu’une tuile mécanique se pose sur des liteaux espacés de 30 à 37 cm. Le plan de charpente doit mentionner le type de support de couverture prévu.
Coût et démarches pour faire vérifier un plan
Faire contrôler un plan de charpente par un professionnel indépendant est un investissement modeste au regard des risques. Voici les options disponibles.
| Type de vérification | Qui la réalise | Coût indicatif (HT) | Ce que ça couvre |
|---|---|---|---|
| Vérification de la note de calcul | Bureau d’études structure | 300 à 600 € | Conformité des sections, charges, assemblages |
| Contrôle technique obligatoire | Contrôleur technique agréé | 800 à 1 500 € (mission L) | Solidité de l’ouvrage, inclut la charpente |
| Audit complet du dossier charpente | Ingénieur bois indépendant | 500 à 800 € | Plans + note de calcul + contreventement + assemblages |
| Second avis charpentier | Charpentier concurrent | 150 à 300 € | Avis pratique sur la faisabilité et les choix de sections |
Pour une maison individuelle, le contrôle technique n’est obligatoire que dans certains cas (zone sismique, sol argileux, etc.), mais il reste vivement recommandé pour tout projet dont le budget charpente dépasse 15 000 €. C’est comparable à la logique que je conseille pour un devis de peinture extérieure : toujours comparer et faire valider par un tiers.
Pour lancer une vérification, envoyez au bureau d’études le plan de charpente en format PDF ou DWG, la note de calcul existante (si elle existe), le plan de masse du bâtiment et le rapport de sol si disponible. Le délai de retour est généralement de 5 à 10 jours ouvrés.
Quand refuser un plan de charpente
Refuser un plan n’est pas un caprice : c’est une précaution qui vous protège juridiquement et techniquement. En quinze ans d’exercice sur le terrain, j’ai appris à identifier les situations où il vaut mieux stopper le chantier que de continuer avec un document douteux.
Les motifs de refus légitimes
- Absence de note de calcul : un plan sans justification structurelle n’a aucune valeur technique. Tout charpentier sérieux fournit une note de calcul, même pour une charpente simple.
- Incohérence entre le plan et le devis : si le devis mentionne des chevrons de 75 × 200 mm mais que le plan montre du 63 × 175 mm, il y a un problème. Demandez un alignement écrit.
- Plan non signé : un plan de charpente engage la responsabilité de son auteur. Un document sans signature, sans cartouche d’identification et sans date n’a aucune valeur contractuelle.
- Contreventement non dimensionné : un simple trait en diagonale ne suffit pas ; il faut la section des pièces de contreventement et leur mode de fixation.
- Non-conformité aux Eurocodes : depuis 2010, les Eurocodes (notamment l’Eurocode 5 pour les structures bois) remplacent les anciennes règles CB71. Un plan basé sur d’anciennes normes doit être recalculé.
En cas de litige, le plan de charpente est la pièce maîtresse du dossier. Il fait partie des documents contractuels au même titre que le respect des normes d’isolation RT 2020 en rénovation ou les spécifications d’un ravalement en pierre de taille. Conservez-le précieusement, avec toutes ses versions successives.
Les recours en cas de plan défectueux
Si la charpente posée ne correspond pas au plan validé, vous disposez de plusieurs recours :
- La garantie décennale du charpentier couvre les désordres affectant la solidité de l’ouvrage pendant dix ans
- La responsabilité contractuelle du bureau d’études qui a signé la note de calcul
- Le recours auprès de l’assurance dommages-ouvrage (obligatoire pour les particuliers faisant construire) qui préfinance les réparations
Je recommande de consigner par écrit (courrier recommandé ou courriel avec accusé de réception) toute réserve formulée sur le plan avant le début des travaux. Cette précaution vaut aussi pour les terrasses en kit bois ou les plots béton pour terrasse : documenter protège.
À retenir
- Exigez systématiquement la note de calcul en complément du plan de charpente, c’est le seul document qui justifie les sections
- Vérifiez que chaque appui de ferme tombe bien sur un élément porteur en croisant le plan de charpente et le plan de structure
- Contrôlez la présence et le dimensionnement du contreventement : son absence est l’erreur la plus fréquente et la plus dangereuse
- Faites vérifier le plan par un bureau d’études indépendant (300 à 800 €) avant de signer le devis, surtout au-delà de 15 000 € de travaux
- Conservez toutes les versions du plan datées et signées ; elles constituent vos preuves en cas de litige décennal
Questions fréquentes
Comment fait-on un plan de charpente ?
Un plan de charpente est réalisé par un charpentier ou un bureau d’études structure à partir des dimensions du bâtiment, du type de couverture, de la zone climatique (neige et vent) et du projet d’utilisation des combles. Il se dessine aujourd’hui sur des logiciels spécialisés (Cadwork, MiTek, Robot Structural) qui calculent automatiquement les sections nécessaires. Le plan comprend au minimum une vue en plan de la toiture, une coupe transversale par type de ferme et une note de calcul justifiant les choix de sections et d’assemblages.
Les trois types principaux sont la charpente traditionnelle (bois massif assemblé sur site, idéale pour les combles aménageables), la charpente industrielle à fermettes (bois de faible section avec connecteurs métalliques, économique mais créant des combles perdus) et la charpente en lamellé-collé (bois reconstitué pour les grandes portées dépassant 12 mètres). Chaque type possède ses propres règles de dessin et de dimensionnement, et les plans associés diffèrent considérablement en termes de détail et de complexité.Quels sont les 3 types de charpente ?
Pour une maison individuelle standard, comptez entre 800 et 2 000 € HT pour un plan de charpente complet incluant la note de calcul. Ce prix varie selon la complexité de la toiture (nombre de pans, lucarnes, noues), la zone climatique et le type de charpente choisi. Un simple plan de pose pour des fermettes industrielles coûte entre 300 et 600 € car il est souvent inclus dans le prix de fabrication des fermettes.Combien coûte un plan de charpente réalisé par un bureau d’études ?
Un particulier peut effectuer un premier niveau de contrôle : vérifier la complétude du dossier, s’assurer que les entraxes et les sections sont bien indiqués, croiser les appuis avec les murs porteurs et comparer les sections à un abaque de pré-dimensionnement. En revanche, la validation définitive des descentes de charges, des assemblages et du contreventement relève d’un ingénieur structure ou d’un bureau d’études. Pour tout projet supérieur à 15 000 €, je recommande fortement une vérification professionnelle indépendante.Un particulier peut-il vérifier lui-même un plan de charpente ?
Ne signez pas le devis en l’état. Le contreventement est obligatoire selon le DTU 31.1 et les Eurocodes. Demandez au charpentier de compléter le plan avec le détail du contreventement : position des pièces diagonales ou des panneaux rigides, sections utilisées, mode de fixation. Si le charpentier refuse ou minimise l’importance de ce point, changez de prestataire. Une charpente sans contreventement peut se déformer sous l’effet du vent et entraîner des désordres sur l’ensemble de la toiture et de la structure.Que faire si le plan de charpente ne mentionne pas le contreventement ?
Le plan de charpente montre la structure porteuse : fermes, pannes, chevrons, contreventement, sections et assemblages. Le plan de couverture détaille la mise en œuvre du matériau de revêtement (tuiles, ardoises, zinc) : calepinage, rives, noues, faîtage, ventilation sous couverture et évacuations d’eau pluviale. Les deux documents sont complémentaires et doivent être cohérents entre eux, notamment sur la pente et l’entraxe des chevrons ou liteaux.Quelle est la différence entre un plan de charpente et un plan de couverture ?
