Plan maçonnerie portail coulissant : PDF gratuit et guide

Après quinze ans passés à couler des semelles, monter des piliers et ajuster des seuils dans le Maine-et-Loire, je peux vous dire une chose : un portail coulissant qui déraille ou qui frotte, c’est presque toujours un problème de maçonnerie mal préparée. Le plan de maçonnerie pour portail coulissant est le document que je consulte systématiquement avant chaque chantier, et je vous recommande d’en faire autant. Dans cet article, je vous livre tout ce qu’il faut savoir pour lire, comprendre et appliquer ce plan, que vous soyez bricoleur confirmé ou que vous prépariez un dossier pour votre artisan.

Pourquoi un plan de maçonnerie est indispensable

Je le répète à chaque client : un portail coulissant, ce n’est pas un portail battant. Le vantail pèse entre 80 et 200 kg selon le matériau (aluminium, fer forgé, PVC), et il se déplace latéralement sur un rail. La moindre irrégularité dans la maçonnerie se traduit par un blocage, une usure prématurée des galets ou un désalignement du moteur.

Le plan de maçonnerie pour portail coulissant PDF est un document technique qui regroupe toutes les cotes nécessaires : profondeur des fondations, largeur de la semelle, position des piliers, emplacement du rail, zone de refoulement et passage des gaines. Sans ce document, vous travaillez à l’aveugle. J’ai vu des chantiers où les piliers étaient trop rapprochés de 5 cm : impossible de poser le portail commandé, il a fallu tout casser et recommencer.

Les fabricants de portails fournissent généralement un plan PDF gratuit avec chaque commande. Si vous n’en avez pas, les documents disponibles en ligne chez les distributeurs spécialisés reprennent les mêmes standards. Selon les règles d’urbanisme du Code civil, toute modification de clôture peut nécessiter une déclaration préalable en mairie : vérifiez ce point avant de démarrer les travaux.

Lire et comprendre un plan PDF de portail coulissant

Un plan de maçonnerie standard se présente sous forme de vue en plan (dessus) et de vue en coupe (profil). La vue en plan montre l’ensemble depuis le dessus : les deux piliers, le seuil de passage, la zone de refoulement et le rail. La vue en coupe détaille les profondeurs de fondation, le ferraillage et les niveaux de sol fini.

Voici les éléments que je repère systématiquement sur un plan :

• La cote de passage libre : c’est la distance entre les faces intérieures des piliers, celle qui détermine la largeur utile pour vos véhicules
• La zone de refoulement : l’espace latéral où le vantail se range une fois ouvert, elle doit être au moins égale à la largeur du portail plus 50 cm
• Le niveau du sol fini : le rail doit affleurer à ce niveau, ni plus haut (risque de butée), ni plus bas (accumulation d’eau)
• Les réservations électriques : les gaines pour le moteur et l’alimentation doivent être prévues avant le coulage
• Le sens de refoulement : gauche ou droit vu de l’extérieur, c’est une information capitale pour positionner le moteur

Prenez le temps de reporter toutes les cotes au sol avec de la peinture de traçage avant de creuser. J’utilise personnellement un cordeau à tracer et un niveau laser pour garantir l’alignement. Sur mes chantiers dans le Maine-et-Loire, je constate que 70 % des erreurs proviennent d’un mauvais report des cotes du plan au terrain.

Fondations et semelle : dimensions et profondeur

C’est la question que l’on me pose le plus souvent : quelle profondeur et quelle largeur pour la fondation d’un portail coulissant ? La réponse dépend de votre zone géographique et de la nature du sol, mais voici les valeurs que j’applique dans la majorité des cas.

Comment faire une semelle de fondation pour portail coulissant ?

La semelle de fondation est une longrine en béton armé qui court sur toute la longueur du portail, y compris la zone de refoulement. Pour un portail de 4 m, la semelle fait donc environ 8,50 m de long (4 m de passage + 4 m de refoulement + marges). La section courante est de 40 cm de large sur 50 cm de profondeur.

Voici comment je procède sur mes chantiers :

1. Je creuse une tranchée à 50 cm de profondeur minimum (60 cm en zone de gel, conformément au référentiel DTU 13.12 relatif aux fondations superficielles)
2. Je dépose un lit de graviers compactés de 5 cm au fond de la tranchée
3. Je place le ferraillage (semelle filante en acier HA 10, 4 filants avec cadres)
4. Je coule un béton dosé à 350 kg/m³ de ciment (C25/30 minimum)
5. Je vibre le béton pour éliminer les bulles d’air et garantir la compacité
6. Je laisse sécher 21 jours minimum avant toute charge

Quelle profondeur et largeur de fondation pour portail coulissant ?

En France métropolitaine, la profondeur hors gel varie de 40 cm dans le sud à 80 cm en montagne. Dans le Maine-et-Loire, je travaille systématiquement à 50 cm. La largeur standard est de 40 cm, mais je passe à 50 cm si le sol est argileux ou si le portail dépasse 5 m de large.

Si vous faites appel à une entreprise de maçonnerie pour réaliser ces fondations, demandez systématiquement une étude de sol préalable. C’est un investissement de 200 à 400 € qui peut vous éviter des désordres à long terme.

Piliers et distances entre axes selon la largeur du portail

Les piliers sont les points d’ancrage du portail. Leur espacement conditionne le bon fonctionnement du système. Je vous donne ici les cotes que j’utilise au quotidien, validées par des centaines de poses.

Quelle distance entre 2 piliers de portail coulissant de 4 m ?

Pour un portail coulissant de 4 m de large, la distance entre les faces intérieures des deux piliers (le passage libre) doit être de 4,10 m à 4,15 m. Ce jeu de 10 à 15 cm est nécessaire pour le débattement du vantail, les guides et les butées. Si vos piliers font 40 cm de section, la distance entre axes sera donc de 4,50 à 4,55 m.

Quelle distance entre piliers pour un portail de 3 m 50 ?

Pour un portail de 3,50 m, le passage libre entre faces intérieures des piliers sera de 3,60 m à 3,65 m. Avec des piliers de 40 cm, cela donne un entraxe de 4,00 à 4,05 m. Attention, ces cotes varient légèrement selon le fabricant : consultez toujours le plan PDF spécifique à votre modèle.

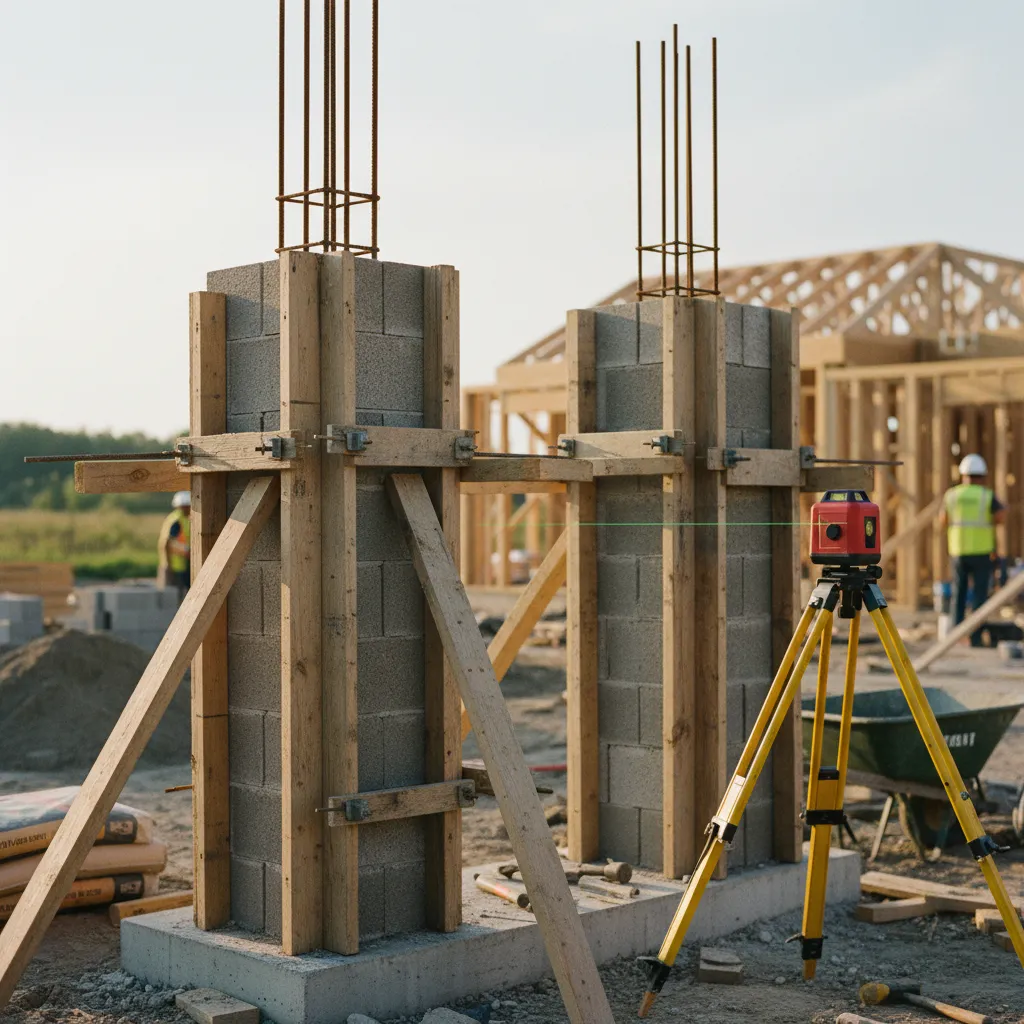

Les piliers doivent être parfaitement d’aplomb et de niveau entre eux. J’utilise un niveau laser rotatif pour vérifier l’alignement. Un écart de plus de 3 mm entre les sommets des deux piliers se verra à l’œil nu et pourra gêner la course du portail. Pour un travail de finition soigné sur les piliers, une bonne taloche de maçonnerie est indispensable pour lisser l’enduit.

La longrine et le rail au sol : la clé du coulissement

Le rail au sol est l’élément sur lequel roule le portail. Il doit être parfaitement rectiligne, de niveau et solidement ancré dans une longrine béton. C’est le point le plus délicat de toute la maçonnerie.

La longrine de rail est une poutre en béton armé de 30 cm de large sur 30 cm de profondeur minimum. Elle court sur toute la longueur de la course du portail : passage + refoulement. Pour un portail de 4 m, cela représente environ 8 m de longrine.

Le rail en acier galvanisé (section en U de 60 x 60 mm en général) se scelle dans la longrine lors du coulage. Je le positionne à l’aide de serre-joints et de cales, puis je vérifie son alignement au cordeau. Le dessus du rail doit affleurer le niveau du sol fini à ± 2 mm.

Quelques points essentiels que je vérifie toujours :

• Le rail doit être continu, sans raccord ni coupe sur la zone de passage
• La pente du terrain ne doit pas dépasser 1 % sur la course du portail
• Un caniveau de drainage doit être prévu en amont si le terrain est en pente vers le portail
• Le béton de la longrine doit être coulé en une seule fois pour éviter les joints de reprise

Un rail mal posé, c’est un portail qui déraille au bout de quelques mois. J’insiste toujours sur ce point lors de mes interventions : prenez votre temps sur le rail, c’est la colonne vertébrale de toute l’installation.

Ferraillage et matériaux nécessaires

Le ferraillage est ce qui donne sa résistance mécanique à l’ensemble. Sans lui, le béton fissurera sous les contraintes de gel/dégel et sous le poids du portail en mouvement. Voici la liste complète des matériaux que je prévois pour un portail coulissant de 4 m standard.

Au total, le budget matériaux pour la maçonnerie seule (hors portail et motorisation) se situe entre 600 et 1 200 € selon les dimensions et le prix des matériaux dans votre région. Si vous souhaitez comparer les tarifs de différents artisans, la démarche est similaire à celle d’un devis de ravalement de façade : demandez au minimum trois chiffrages détaillés.

Pour le ferraillage des piliers, j’utilise 4 aciers HA 12 verticaux liaisonnés par des cadres HA 6 tous les 20 cm. Le chaînage horizontal en tête de pilier est indispensable pour rigidifier l’ensemble. N’oubliez pas les tiges filetées M12 scellées en tête de pilier pour fixer les platines de guidage du portail.

Les étapes de réalisation de la maçonnerie

Voici la chronologie que je suis sur chaque chantier de portail coulissant. Chaque étape mérite une attention particulière ; je vous les détaille dans l’ordre.

Étape 1 : le traçage au sol. À l’aide du plan PDF, je reporte toutes les cotes sur le terrain. Je matérialise les contours de la fouille avec de la peinture de chantier et je plante des piquets aux angles. Le traçage prend environ une demi-journée si le terrain est dégagé.

Étape 2 : le terrassement. Je creuse la tranchée de fondation à la mini-pelle ou à la main selon l’accessibilité. La fouille doit être nette, avec des parois verticales et un fond plat. Je vérifie la profondeur au niveau laser tous les 50 cm. Le volume de terre à évacuer pour un portail de 4 m est d’environ 3 à 4 m³.

Étape 3 : le hérisson drainant. Je dépose 5 cm de gravier 20/40 au fond de la fouille et je le compacte à la dame ou à la plaque vibrante. Ce lit drainant empêche les remontées capillaires et améliore l’assise de la semelle.

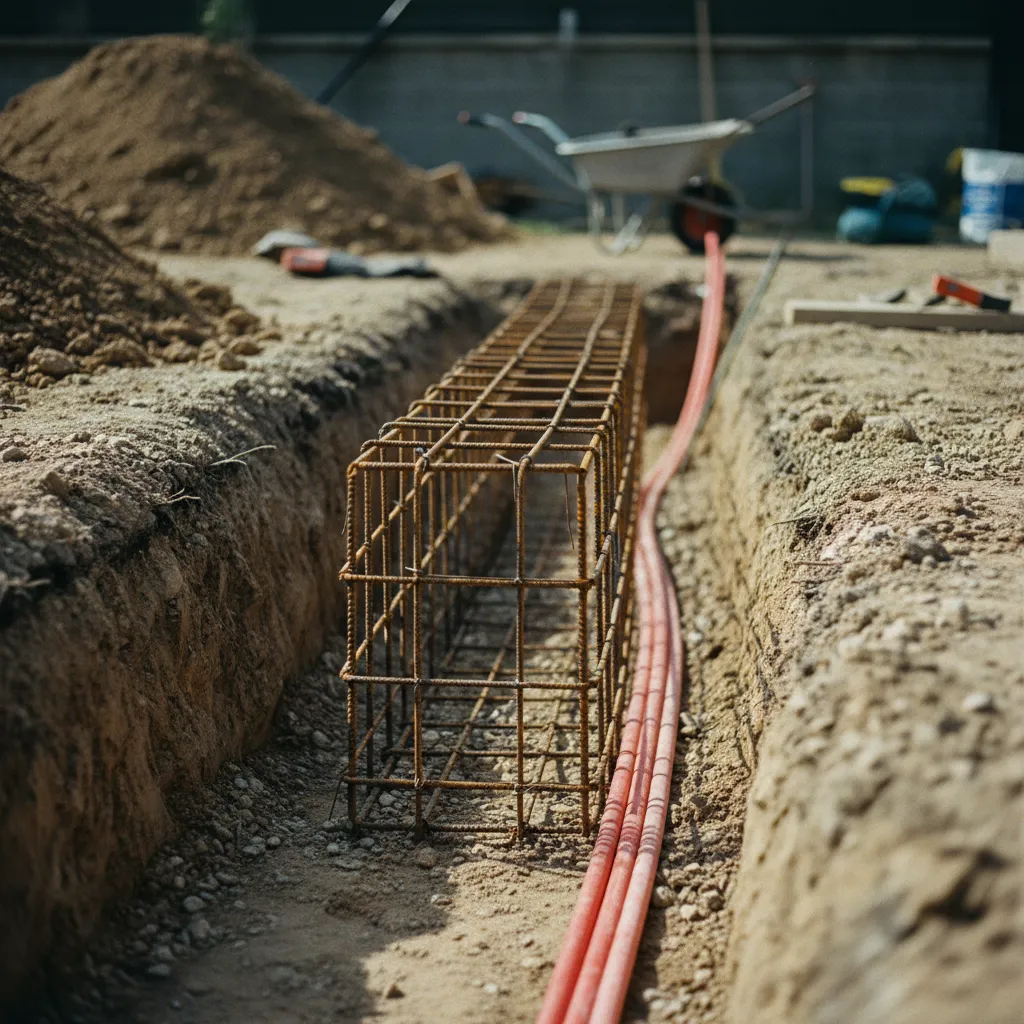

Étape 4 : la mise en place du ferraillage. Je pose les cages d’armatures sur des cales béton de 5 cm (enrobage réglementaire). Les aciers ne doivent jamais toucher le fond de fouille ni les parois. Les liaisons entre barres se font par recouvrement de 40 fois le diamètre (soit 40 cm pour du HA 10).

Étape 5 : la pose des gaines électriques. Avant le coulage, je place les gaines TPC pour l’alimentation du moteur et pour la commande (interphone, digicode). Les gaines remontent à l’emplacement prévu pour le moteur et dans le pilier côté commande. Je bouche les extrémités avec du papier journal pour éviter que le béton n’y pénètre.

Étape 6 : le coulage du béton. Je coule la semelle et la longrine en une seule phase pour éviter les reprises de bétonnage. Le béton est vibré à l’aiguille vibrante pour garantir une compacité optimale. Le rail est positionné et calé avant le coulage de la partie supérieure de la longrine.

Étape 7 : la construction des piliers. Après 48 heures de séchage minimum de la semelle, je monte les piliers en parpaings de 20. Le remplissage béton se fait rang par rang, avec vibration. Les tiges filetées et les platines sont scellées lors des deux derniers rangs.

Étape 8 : les finitions. Je réalise un enduit de finition sur les piliers (crépi, enduit lissé ou parement selon le choix du client). Le seuil de passage est coulé en béton balayé ou dallé selon les préférences. Si votre maison nécessite aussi des travaux de maçonnerie complémentaires, c’est le moment idéal pour grouper les interventions.

Erreurs fréquentes à éviter sur le chantier

En quinze ans de métier, j’ai constaté que les mêmes erreurs reviennent sur la majorité des chantiers réalisés par des particuliers. Je vous les liste pour que vous ne tombiez pas dans ces pièges.

Oublier la zone de refoulement. C’est l’erreur numéro un. Le portail doit se ranger quelque part quand il est ouvert. Si vous n’avez pas prévu la longrine et le rail sur toute la longueur de refoulement, votre portail ne pourra pas s’ouvrir complètement. La zone de refoulement doit être libre de tout obstacle : pas de compteur, pas de boîte aux lettres, pas de haie à moins de 30 cm du rail.

Sous-dimensionner les fondations. Une semelle trop peu profonde gèlera en hiver et se soulèvera, désalignant le rail. Une semelle trop étroite ne résistera pas aux efforts latéraux du vent sur le vantail. Respectez les cotes du plan sans chercher à économiser sur le béton.

Négliger l’aplomb des piliers. Un pilier qui penche de 5 mm en tête, c’est un guide qui force et un vantail qui frotte. Vérifiez l’aplomb à chaque rang de parpaings avec un niveau à bulle de 1,20 m minimum.

Oublier les gaines électriques. Percer une fondation béton armé pour passer une gaine après coup est un cauchemar. Les gaines doivent impérativement être posées avant le coulage. Prévoyez toujours une gaine supplémentaire en réserve pour un futur interphone ou une caméra. Ce type de prévision rejoint les bonnes pratiques que l’on retrouve aussi dans l’isolation thermique extérieure, où anticiper les passages techniques est essentiel.

Couler le béton par temps de gel. En dessous de 5 °C, le béton ne prend pas correctement. Si vous devez couler en hiver, utilisez un béton avec adjuvant antigel et protégez la surface avec des bâches isolantes pendant au moins 72 heures.

Motorisation et passage des gaines électriques

Un portail coulissant motorisé nécessite une préparation électrique spécifique que le plan de maçonnerie doit intégrer dès le départ. Le moteur se fixe sur une platine boulonnée dans la longrine, côté refoulement, à environ 20 cm du pilier de réception.

Les gaines à prévoir sont les suivantes :

• Une gaine TPC Ø 40 mm pour l’alimentation électrique 230 V depuis le tableau (câble 3G1,5 mm² protégé par un disjoncteur 10 A)
• Une gaine TPC Ø 40 mm pour la commande basse tension (interphone, digicode, télécommande)
• Une gaine TPC Ø 25 mm de réserve pour un éventuel visiophone ou un éclairage de pilier

Le câblage doit respecter la norme NF C 15-100 pour les installations électriques extérieures. Les gaines enterrées doivent se trouver à 60 cm de profondeur minimum sous une allée carrossable, et à 50 cm sous une zone piétonne. Un grillage avertisseur rouge doit être posé 20 cm au-dessus de la gaine.

Pour ceux qui recherchent un schéma de câblage portail électrique coulissant en PDF, sachez que chaque fabricant de motorisation (Came, Nice, Somfy, BFT) fournit un schéma spécifique dans sa notice. Les schémas ne sont pas interchangeables : un branchement incorrect peut griller la carte électronique. Si vous n’êtes pas à l’aise avec l’électricité, confiez cette partie à un professionnel qualifié.

Le plan de maçonnerie pour portail coulissant en PDF intègre parfois un schéma d’implantation des cellules photoélectriques de sécurité. Ces cellules se fixent sur les piliers à 50 cm du sol et nécessitent chacune une gaine de raccordement. L’ADEME recommande par ailleurs d’opter pour une motorisation solaire si votre portail est éloigné du tableau électrique, solution qui réduit la complexité du câblage tout en étant plus respectueuse de l’environnement.

Pour fabriquer un portail coulissant en fer soi-même, le plan de maçonnerie reste identique : seule la structure du vantail change. En revanche, un portail en fer est plus lourd qu’un modèle en aluminium, ce qui impose un moteur plus puissant (400 kg minimum de capacité de traction) et un ferraillage de longrine renforcé. Le ravalement de façade d’une maison individuelle suit d’ailleurs la même logique : adapter les moyens techniques au poids et aux contraintes du support.
