DTU pose menuiserie en applique extérieure : les règles

Après quinze ans passés sur des chantiers de façade dans le Maine-et-Loire, je peux vous affirmer que la pose en applique extérieure est l’une des configurations les plus fréquentes en construction neuve comme en rénovation avec isolation par l’extérieur. Pourtant, je constate encore trop souvent des erreurs qui provoquent des infiltrations, des ponts thermiques ou des litiges avec les assurances. Le DTU pose menuiserie en applique extérieure existe justement pour éviter ces problèmes. Dans cet article, je vous détaille toutes les règles à connaître, point par point, avec les valeurs exactes et les retours de terrain que je peux vous apporter.

Principe de la pose en applique extérieure selon le DTU 36.5

La pose en applique extérieure consiste à fixer le dormant de la menuiserie directement contre la face externe du mur porteur, en débord par rapport au tableau. Le cadre se retrouve donc dans le plan de la façade, ce qui le rend parfaitement compatible avec une isolation thermique par l’extérieur (ITE). C’est d’ailleurs cette compatibilité qui explique sa popularité croissante depuis les exigences de la RE 2020.

Concrètement, le dormant est fixé sur le mur de structure à l’aide de pattes de fixation ou de vis traversantes, puis recouvert par l’isolant extérieur et le parement de façade. Cette technique supprime le pont thermique au niveau du tableau, un avantage considérable par rapport à la pose en tunnel ou en feuillure.

Le NF DTU 36.5, intitulé « Mise en œuvre des fenêtres et portes extérieures », est le document de référence publié par l’AFNOR (Association française de normalisation). Il couvre toutes les configurations de pose, mais consacre des prescriptions spécifiques à l’applique extérieure, notamment sur les questions d’étanchéité et de fixation.

Je tiens à préciser que le DTU n’est pas une simple recommandation. En cas de sinistre, l’expert judiciaire vérifie systématiquement la conformité au DTU. Un écart peut entraîner un refus de prise en charge par la garantie décennale, ce qui représente un risque financier majeur pour le poseur comme pour le maître d’ouvrage.

Champ d’application du NF DTU 36.5

Le NF DTU 36.5 s’applique à la pose de toutes les menuiseries extérieures, quels que soient le matériau (bois, PVC, aluminium, mixte) et le type d’ouvrage (fenêtres, portes-fenêtres, baies coulissantes, portes d’entrée). Il concerne les bâtiments neufs et les travaux de rénovation, en France métropolitaine et dans les départements d’outre-mer.

Ce DTU se décompose en plusieurs parties :

• Partie 1-1 : cahier des clauses techniques types (CCT), qui décrit les règles de mise en œuvre
• Partie 1-2 : critères généraux de choix des matériaux
• Partie 2 : cahier des clauses administratives spéciales types (CCS)
• Partie 3 : mémento de conception et de choix, destiné aux maîtres d’ouvrage et aux architectes

Pour la pose en applique extérieure, c’est principalement la partie 1-1 qui vous intéresse. Elle détaille les prescriptions de fixation, de calfeutrement et de tolérances dimensionnelles. Je recommande toujours à mes confrères de disposer du DTU 36.5 en version PDF complète sur le chantier ; vous pouvez l’acquérir auprès de l’AFNOR ou du site officiel de la boutique AFNOR.

Il faut savoir que le DTU 36.5 ne traite pas de la performance thermique des menuiseries elles-mêmes. Pour cela, il faut se référer aux exigences de la RE 2020 (anciennement RT 2012), qui fixe les seuils de coefficient Uw à ne pas dépasser.

Tolérances de pose exigées par la norme

C’est un sujet que je vois régulièrement mal maîtrisé sur les chantiers. Le DTU 36.5 impose des tolérances précises, et les dépasser signifie une non-conformité pure et simple.

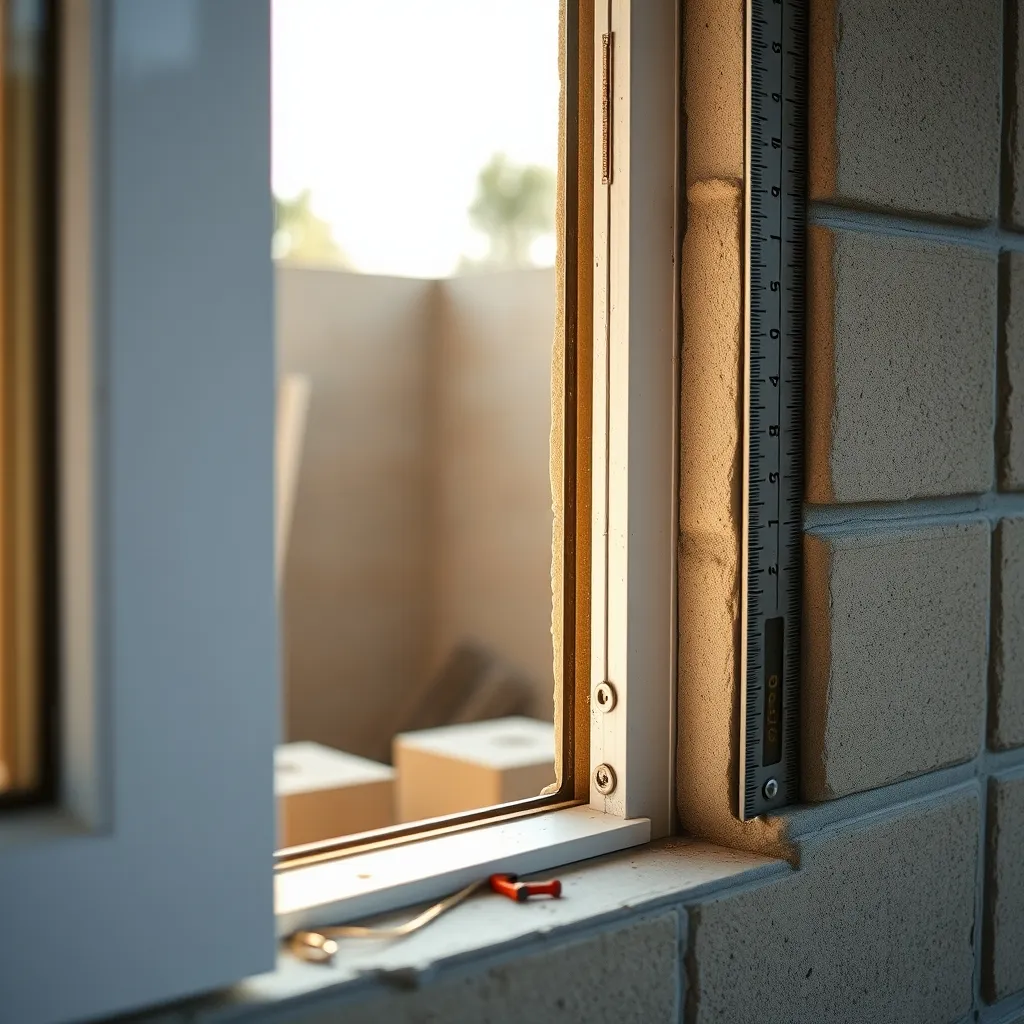

Le jeu périphérique entre 5 et 15 mm est une valeur que je vérifie systématiquement au pied à coulisse avant toute opération de calfeutrement. Un jeu trop faible empêche l’insertion correcte du mastic ou de la mousse, tandis qu’un jeu trop important compromet la tenue mécanique du joint et son étanchéité à long terme.

Sur le terrain, je conseille de viser un jeu de 10 mm de chaque côté. Cela laisse une marge confortable pour absorber les irrégularités du gros œuvre tout en restant dans les clous du DTU.

Étanchéité et calfeutrement : les trois barrières

L’étanchéité est le point le plus critique de la pose en applique extérieure. Le DTU 36.5 impose un système de calfeutrement basé sur le principe des trois barrières, inspiré des règles canadiennes. C’est un concept que je trouve particulièrement bien pensé, car il offre une redondance en cas de défaillance d’un des niveaux.

Première barrière (extérieure) : la protection contre la pluie battante. Elle est assurée par un joint à lèvre, un mastic extrudé ou un profilé d’habillage avec rejet d’eau. Son rôle est de dévier l’essentiel de l’eau avant qu’elle n’atteigne la zone de jonction.

Deuxième barrière (intermédiaire) : la lame d’air drainée ou l’isolant hydrophobe. Elle permet d’évacuer l’eau résiduelle qui aurait franchi la première barrière. Dans le cas de la pose en applique extérieure avec ITE, c’est souvent l’isolant lui-même qui remplit cette fonction, à condition qu’il soit correctement découpé et ajusté.

Troisième barrière (intérieure) : le pare-vapeur ou le joint intérieur étanche à l’air. Il empêche la vapeur d’eau intérieure de migrer vers l’extérieur et de condenser dans la jonction. C’est cette barrière qui est la plus souvent négligée, et c’est précisément celle qui provoque les désordres liés à l’humidité.

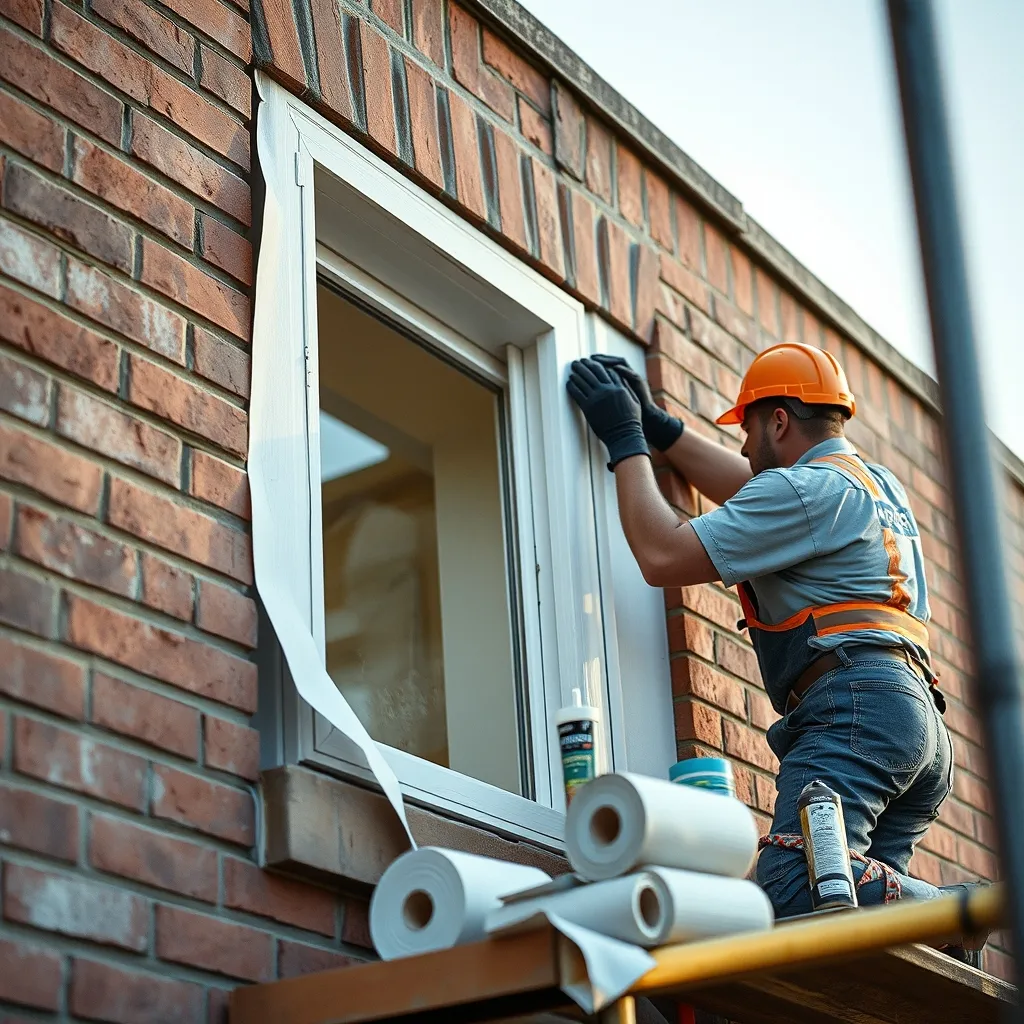

En pratique, je recommande l’utilisation de bandes précomprimées (type compriband) côté extérieur, de mousse PU pour le remplissage intermédiaire, et d’un joint acrylique ou d’une membrane d’étanchéité côté intérieur. La qualité des produits est déterminante : j’ai vu des bandes précomprimées bas de gamme perdre leur élasticité en moins de trois ans. Pour en savoir plus sur les normes d’étanchéité en pied de façade, consultez notre guide DTU étanchéité pied de façade.

Fixations mécaniques : entraxe, type et profondeur

La fixation mécanique de la menuiserie au gros œuvre est un autre pilier du DTU 36.5. En applique extérieure, deux méthodes principales existent : les pattes de fixation (équerres) et les vis traversantes dans le dormant.

Le DTU impose les règles suivantes pour les pattes de fixation :

• Entraxe maximal entre deux points de fixation : 800 mm
• Distance maximale entre l’angle du dormant et le premier point de fixation : 200 mm (je recommande 150 mm)
• Profondeur d’ancrage minimale dans le support : 40 mm dans le béton, 50 mm dans la maçonnerie courante
• Au moins 2 fixations par montant et 1 fixation par traverse pour les petites dimensions

Pour les vis traversantes, la profondeur d’ancrage reste identique, mais il faut veiller à ne pas perforer les chambres de drainage du profilé PVC ou aluminium. C’est un piège classique que je rencontre fréquemment chez les poseurs moins expérimentés.

Le choix de la cheville dépend du type de support. Sur parpaing creux, j’utilise exclusivement des chevilles à expansion spécifiques (type chimique ou nylon longue tige). Sur béton plein, une cheville à frapper classique suffit. Le DTU précise que le type de fixation doit être validé par le fabricant de la cheville en fonction de la charge admissible et du support.

Comparatif des types de pose selon le DTU

Pour bien comprendre les avantages de la pose en applique extérieure, il est utile de la comparer aux autres configurations prévues par le DTU 36.5.

Comme vous pouvez le constater, la pose en applique extérieure est la seule configuration qui supprime totalement le pont thermique au niveau du tableau. C’est la raison pour laquelle elle est devenue la référence en construction neuve conforme à la norme d’isolation RT 2020. La pose en rénovation, quant à elle, est encadrée par des dispositions spécifiques du DTU 36.5 qui méritent un traitement à part.

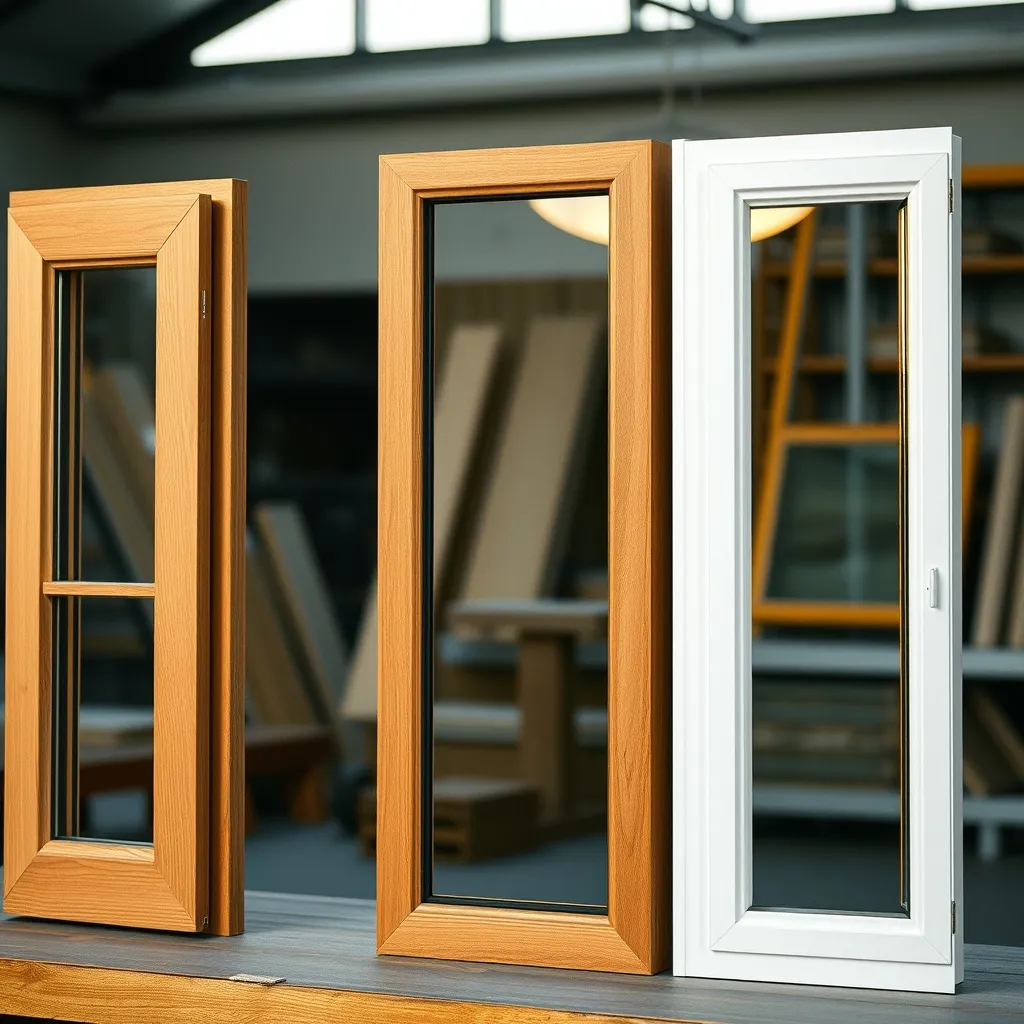

Spécificités par matériau : bois, PVC, aluminium

Le DTU 36.5 couvre les trois grands matériaux de menuiserie, mais chacun présente des particularités techniques qu’il faut connaître pour une pose en applique extérieure réussie.

Menuiseries en bois

Le DTU pour la menuiserie extérieure en bois fait partie intégrante du NF DTU 36.5. Les prescriptions spécifiques au bois concernent principalement la protection contre l’humidité. Le dormant doit recevoir un traitement fongicide et insecticide conforme à la norme NF EN 351-1. En pose applique extérieure, je recommande un traitement classe 3 minimum, car le cadre est directement exposé aux intempéries.

Le bois présente un mouvement hygroscopique naturel. Le DTU impose donc un jeu de dilatation de 2 mm par mètre linéaire de dormant pour les essences courantes (pin, chêne, méranti). Ce jeu doit être absorbé par le système de calfeutrement sans compromettre l’étanchéité. Si vous hésitez entre lasure et peinture pour protéger vos menuiseries bois, je vous invite à lire notre article sur lasure ou peinture pour bois extérieur.

Menuiseries en PVC

Le PVC est le matériau le plus posé en France, et pour cause : il offre un excellent rapport performance/prix. En applique extérieure, le DTU 36.5 impose que les profilés soient renforcés par des armatures métalliques (acier galvanisé) dès lors que la dimension du dormant dépasse 1 500 mm en hauteur ou en largeur. Les vis de fixation traversantes doivent pénétrer dans l’armature métallique pour garantir une tenue suffisante.

Attention au coefficient de dilatation thermique du PVC, qui est élevé (80 µm/m/°C). Sur une baie de 2 mètres, cela représente une variation dimensionnelle de près de 5 mm entre l’hiver et l’été. Le calfeutrement doit donc rester souple en permanence ; c’est pourquoi je déconseille l’utilisation de mortier rigide côté extérieur sur du PVC.

Menuiseries en aluminium

L’aluminium offre une rigidité naturelle qui facilite la pose en grandes dimensions. En applique extérieure, le DTU 36.5 impose un système de rupture de pont thermique (RPT) intégré au profilé. Sans RPT, la menuiserie aluminium devient un conducteur thermique direct entre l’intérieur et l’extérieur, ce qui annule tout le bénéfice de la pose en applique.

La fixation se fait exclusivement par pattes d’ancrage vissées dans le profilé, jamais par vis traversantes dans les montants porteurs du dormant aluminium. Le perçage d’un profilé porteur compromettrait sa résistance mécanique et pourrait entraîner une déformation sous charge de vent.

Erreurs courantes sur chantier et solutions

En quinze ans de métier, j’ai relevé des erreurs récurrentes lors de la pose en applique extérieure. En voici les plus fréquentes, avec les solutions que j’applique systématiquement :

Erreur n°1 : absence de rejingot ou de bavette d’appui. Le rejingot est la remontée de l’appui de fenêtre qui empêche l’eau de s’infiltrer sous le dormant. En applique extérieure, il doit mesurer au minimum 25 mm de hauteur. Sans rejingot, l’eau ruisselle directement sous le cadre et finit par dégrader le doublage intérieur. La solution : vérifier la présence du rejingot avant la pose et, si nécessaire, le réaliser au mortier hydrofuge.

Erreur n°2 : mousse expansive utilisée seule comme calfeutrement. La mousse polyuréthane est un excellent isolant thermique, mais elle n’est ni étanche à l’eau ni étanche à l’air à elle seule. Le DTU 36.5 est clair : elle ne peut constituer qu’une des trois barrières, jamais les trois à la fois. La solution : compléter systématiquement la mousse par une bande précomprimée côté extérieur et un joint ou une membrane côté intérieur.

Erreur n°3 : entraxe de fixation trop important. J’ai mesuré des entraxes de 1 200 mm sur certains chantiers, alors que le DTU limite à 800 mm. Au-delà, le dormant se déforme sous la pression du vent, ce qui provoque des infiltrations d’air et de pluie. La solution : placer un point de fixation tous les 600 à 700 mm pour garder une marge confortable.

Erreur n°4 : mauvais calage du dormant. Le calage d’assise et le calage latéral sont indispensables pour maintenir le dormant en position pendant la fixation. Le DTU impose des cales de 5 mm d’épaisseur minimum, positionnées à 100 mm des angles. J’utilise des cales en plastique imputrescible, jamais en bois brut qui gonfle à l’humidité.

Erreur n°5 : non-prise en compte du sens d’ouverture par rapport à l’exposition au vent. En zone de vent fort (zones 3 et 4 selon les règles NV65 référencées sur Légifrance), la pression exercée sur la menuiserie est considérable. Le DTU 36.5 prévoit des renforts de fixation dans ces zones, avec un entraxe réduit à 600 mm. Je vérifie toujours la zone de vent du chantier avant de définir mon plan de fixation.

Autocontrôle et réception des travaux

Le DTU 36.5 prévoit une procédure d’autocontrôle que le poseur doit réaliser avant la réception des travaux. C’est une étape que je considère comme essentielle, car elle protège autant le professionnel que le client.

L’autocontrôle porte sur les points suivants :

• Vérification de la verticalité et de l’horizontalité du dormant au niveau à bulle
• Contrôle du jeu périphérique avec un réglet ou un pied à coulisse
• Test de manœuvre de l’ouvrant (ouverture, fermeture, verrouillage)
• Vérification visuelle du calfeutrement sur tout le périmètre
• Contrôle de la fixation (nombre de points, entraxe, serrage)
• Vérification de l’évacuation des eaux au niveau du seuil et de l’appui

Je consigne ces vérifications dans une fiche d’autocontrôle que je remets au maître d’ouvrage lors de la réception. Ce document est précieux en cas de litige ultérieur, car il démontre la conformité de la pose au moment de la mise en service. Il est aussi exigé par les assureurs dans le cadre de la garantie décennale menuiserie extérieure.

Lors de la réception, le maître d’ouvrage ou son représentant peut émettre des réserves si certains points ne sont pas conformes. Le poseur dispose alors d’un délai raisonnable (généralement 30 jours) pour lever ces réserves. Passé ce délai, la réception est considérée comme acquise avec les réserves non levées, ce qui peut engager la responsabilité du poseur.

Pour obtenir un devis travaux de rénovation conforme aux normes, je vous recommande de demander systématiquement au poseur sa fiche d’autocontrôle type et de vérifier qu’elle reprend bien les points listés ci-dessus.
